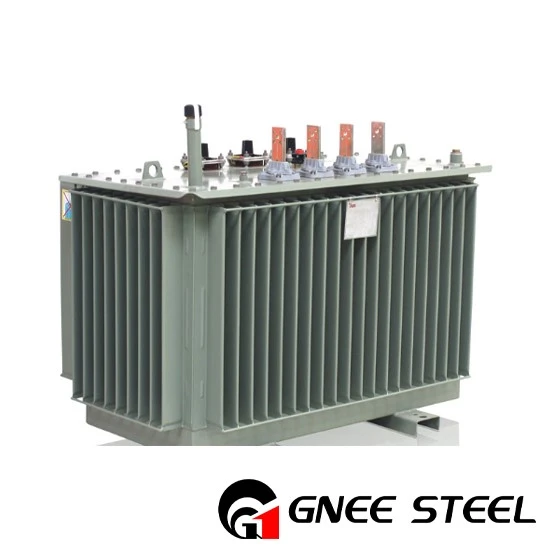

1. Razumeti povezavo enofaznih razdelilnih transformatorjev
Kot druga električna oprema,enofazni razdelilni transformatorjilahko razporejeni zaporedno ali vzporedno. Na primer, razdelilni transformatorji so pogosto naviti s sekundarnimi ali nizkonapetostnimi navitji, ki jih je mogoče povezati zaporedno ali vzporedno. Razpoložljivost primarne napetosti in zahteve obremenitve določajo, kako je transformator ožičen.
Ker so transformatorji v bistvu naprave z izmeničnim tokom, nimajo fiksne polarnosti kot napajalniki z enosmernim tokom. Vendar pa imajo oznake relativne polarnosti, ki jih je treba upoštevati, ko jih povezujete v drugačni razporeditvi. Polarnost je trenutna napetost, ki jo dobi primarno navitje glede na sekundarno navitje.
Priključni vodi enofaznega razdelilnega transformatorja so običajno izpeljani iz jeklenih puš transformatorja skozi izolacijske puše. Pri vseh transformatorjih je priključek H vedno visokonapetostni priključek, priključek X pa nizkonapetostni priključek. Lahko se označi kot primarni ali sekundarni, odvisno od tega, kateri je vir in kateri obremenitev. Po dogovoru imata sponki Hi in X1 enako polariteto, kar pomeni, da ko je H1 trenutno pozitiven, je tudi X1 trenutno pozitiven. Te oznake se uporabljajo za vzpostavitev ustreznih povezav terminalov pri povezovanju enofaznih transformatorjev v vzporednih, serijskih ali trifaznih konfiguracijah.
2. Povezava enofaznega razdelilnega transformatorja: oznaka sponk spremenljivega kondenzatorja za seštevanje in odštevanje
Pravzaprav so sponke na transformatorju nameščene na standarden način, kar daje transformatorju minus in plus polariteto. Ko je priključek H1 diagonalno nasproti priključka X, velja, da ima transformator dodano vrednost. Podobno ima transformator subtraktivno polarnost, ko je priključek Hi poleg priključka X1.
3. Povezava enofaznega razdelilnega transformatorja: vzporedna povezava dvonapetostnih transformatorjev in njihovih sekundarnih navitij
S tem v mislih sta vodnika H1 in H2 označena. Nato povežite premostitveno žico med vodnikom H1 in njegovim sosednjim nizkonapetostnim vodnikom ter voltmeter med H2 in drugim nizkonapetostnim vodnikom. Nato uporabite nizko napetost na vodnikih H1 in H2 in zabeležite odčitek voltmetra. Če je odčitek voltmetra večji od uporabljene napetosti, je transformator aditivni in XI bo vodnik na desni. Če voltmeter odčita manj od uporabljene napetosti, transformator odšteje, Xi je na levi. Pri tem preizkusu polarnosti mostiček učinkovito zaporedno poveže sekundarno napetost ES s primarno napetostjo E. Tako lahko Es dodamo ali odštejemo od E. Iz tega lahko vidite, kako sta izpeljana izraza "aditivno" in "odštevanje". . Dva enofazna razdelilna transformatorja, povezana vzporedno, druga oblika označevanja polarnosti je uporaba pik. Simbol pike se uporablja s shemo za označevanje, kateri terminali so hkrati pozitivni.
